Гусеничный судопогрузчик ZOOMRY объединяет все преимущества мобильного радиального штабелера и гусеничного шасси в одном продукте. Оборудование сочетает возможность передвижения по сложному рельефу с возможностью создания больших радиальных штабелей, предоставляя операторам автономный источник питания, отличную маневренность на месте и возможность непрерывного вращения на 360°. Благодаря прочной конструкции гусеничного радиального штабелера и гидравлической регулировке высоты подачи и разгрузки, оборудование способно эффективно складировать материалы от первичных и вторичных дробилок и грохотов, исключая сегрегацию, уплотнение и загрязнение материала. Гусеничный судопогрузчик широко применяется в портах и терминалах для загрузки угля, руды, зерна и других сыпучих грузов на суда.

При выборе гусеничного судопогрузчика для портовых операций ключевое значение имеют проходимость, грузоподъемность и надежность в условиях повышенной влажности. Оборудование ZOOMRY оснащено усиленной ходовой частью, адаптированной для работы на грунтах с низкой несущей способностью, и системой автоматического поддержания устойчивости при работе с подъемом стрелы до 18°. Производительность гусеничного судопогрузчика достигает 3000 т/ч в зависимости от типа материала, что позволяет обрабатывать суда класса Handymax за 16-22 часа непрерывной работы.

Схема работы гусеничного судопогрузчика

Позиционирование: Гусеничный судопогрузчик устанавливается в соответствующем месте на причале, выравниваясь с грузовым отсеком судна, которое будет загружаться. Гусеничное шасси обеспечивает устойчивость на любом типе покрытия.

Настройка конвейера: Система конвейера выдвигается и настраивается на необходимую высоту и угол для достижения грузового отсека судна. Гидравлическая система позволяет плавно регулировать параметры в процессе загрузки.

Загрузка материала: Сыпучие материалы подаются на конвейер из зоны хранения, которая может быть складом или складским помещением рядом с причалом. Система включает бункерный питатель для равномерной подачи материала.

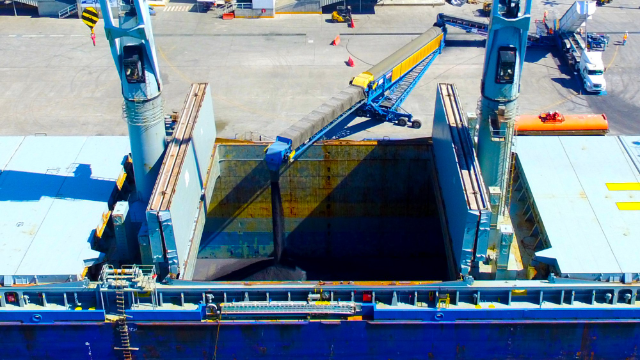

Загрузка на судно: По мере движения конвейера материалы транспортируются по его длине и сбрасываются в трюм судна. Регулируемая высота конвейера обеспечивает равномерное распределение материала в трюме.

Мониторинг и контроль: Операторы контролируют процесс загрузки с помощью систем управления и мониторинга. Эти системы помогают регулировать поток материалов, предотвращать перегрузки и обеспечивать безопасность и эффективность загрузки.

Регулировка: При необходимости производятся регулировки высоты, угла и скорости загрузки конвейера, чтобы учесть изменения осадки судна в процессе загрузки.

Завершение и перемещение: После загрузки трюма конвейер собирается, и гусеничный судопогрузчик может быть перемещен на другую точку загрузки на причале или к другому судну.

Особенности конструкции гусеничного судопогрузчика

Отличные компоненты конвейера
Компания ZOOMRY проектирует и производит различные детали для конвейеров по стандарту CEMA, что гарантирует стабильное и высокое качество. Судовые погрузчики используют моторы FLENDER/SEW с высококачественными китайскими подшипниками. Конвейерные ленты соответствуют стандартам DIN и являются экологически чистыми.

Оцинкованный дождевой чехол / Скользящий холщовый чехол
Дождевые чехлы могут быть выполнены из оцинкованной стали, алюминия, нержавеющей стали, стекловолокна или окрашенной стали. Скользящий холщовый чехол выдвигается и сокращается вместе с конвейером для защиты материала и предотвращения пыли.

Телескопический разгрузочный лоток
Телескопический конвейер позволяет на 30% увеличивать и уменьшать длину для полного регулирования люков и адаптации к уникальной инфраструктуре судна.

Дизельная генераторная установка на борту
Оптимизированная дизельная генераторная установка ZOOMRY позволяет быстро перемещать систему по всей территории дока, обеспечивая автономность работы.

Гусеничное шасси ZOOMRY
Гидравлически приводимое гусеничное шасси спроектировано для обеспечения гибкости и стабильности перемещения системы. Гусеничная платформа обеспечивает низкое давление на грунт, позволяя работать на мягких и неровных поверхностях причалов.

Тяжелые опорные ролики
Крупные ролики поддерживают конвейер, а центрирующая ось гарантирует равномерное распределение веса. Разработанные и произведенные ролики ZOOMRY могут работать с максимальной скоростью ленты до 6.9 м/с, срок службы роликов составляет от 50 000 до 60 000 часов.

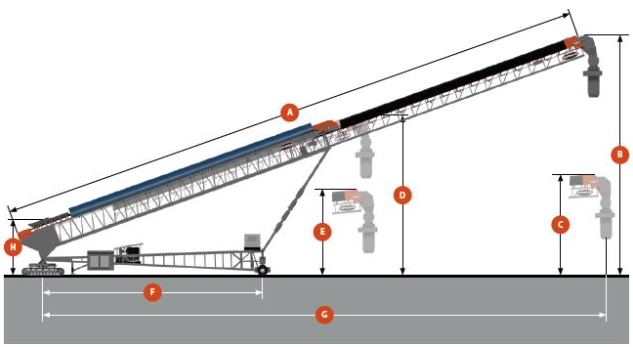

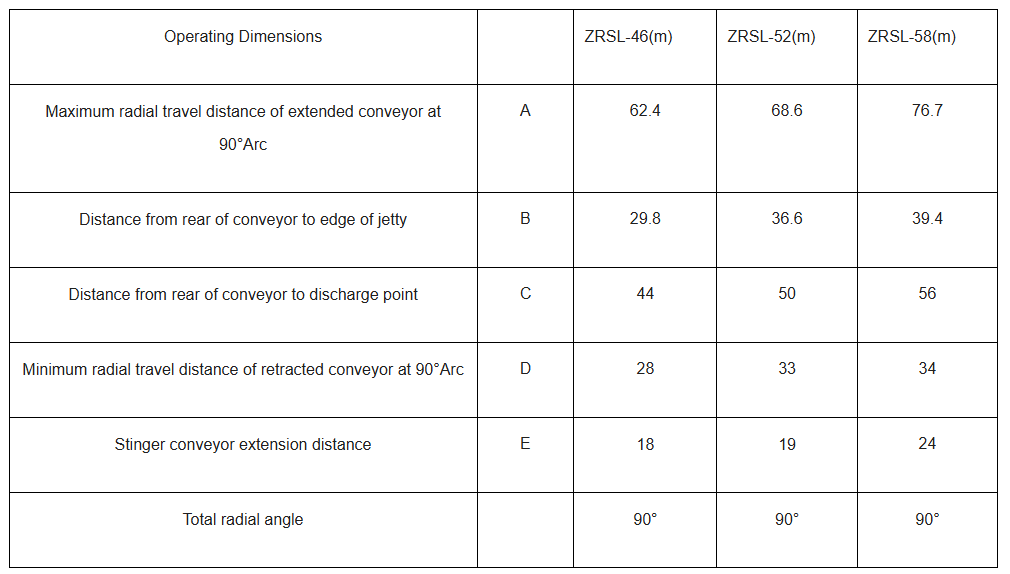

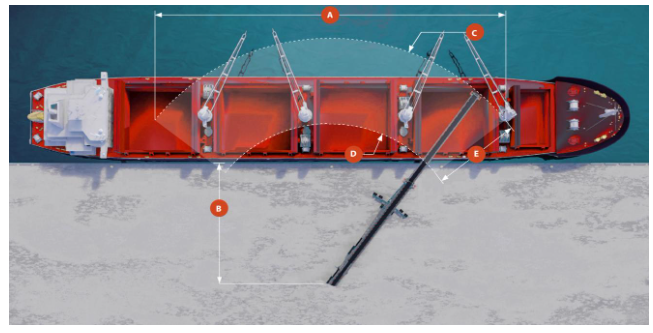

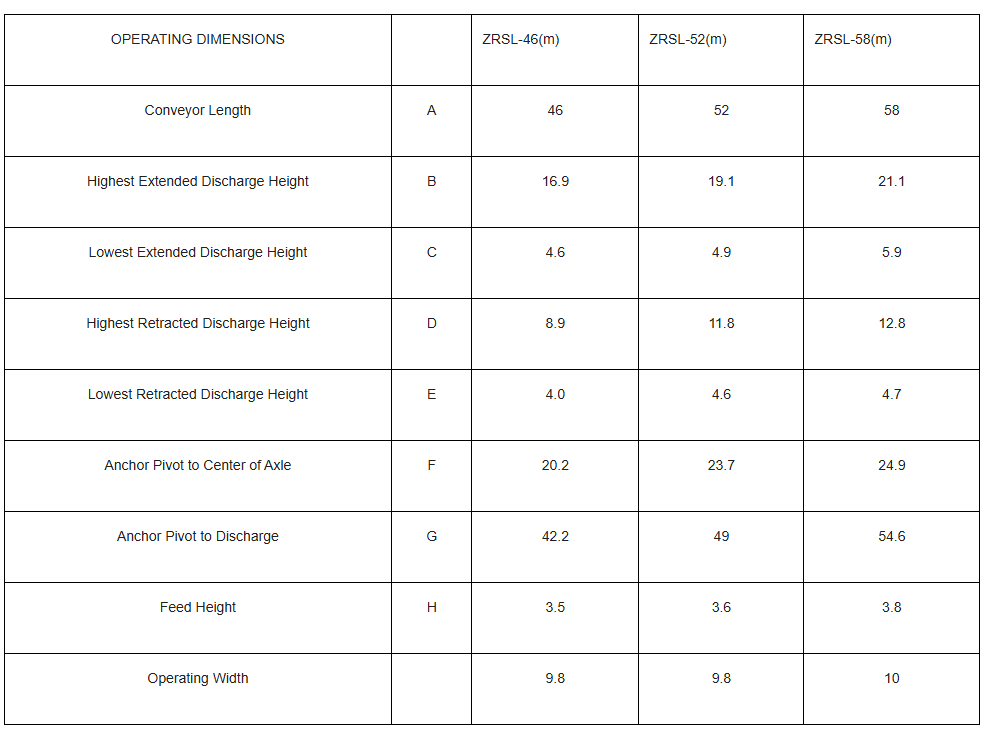

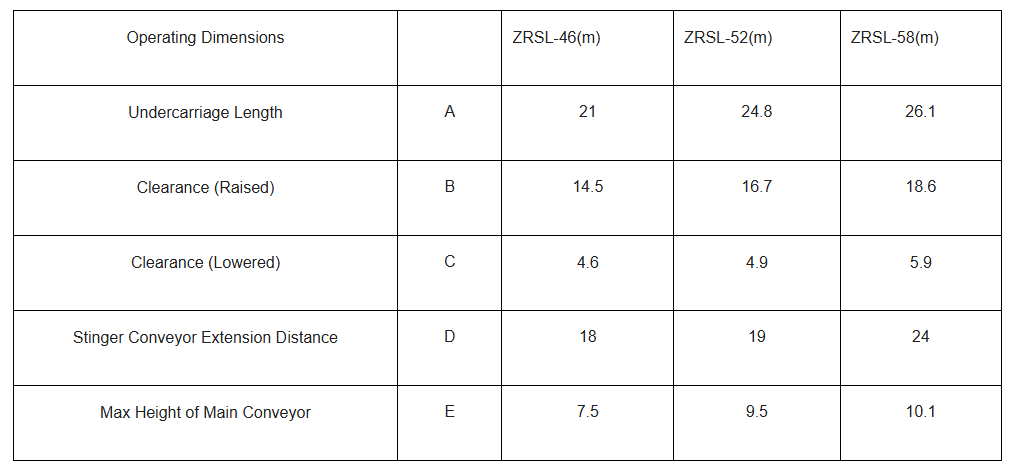

Технические характеристики гусеничного судопогрузчика

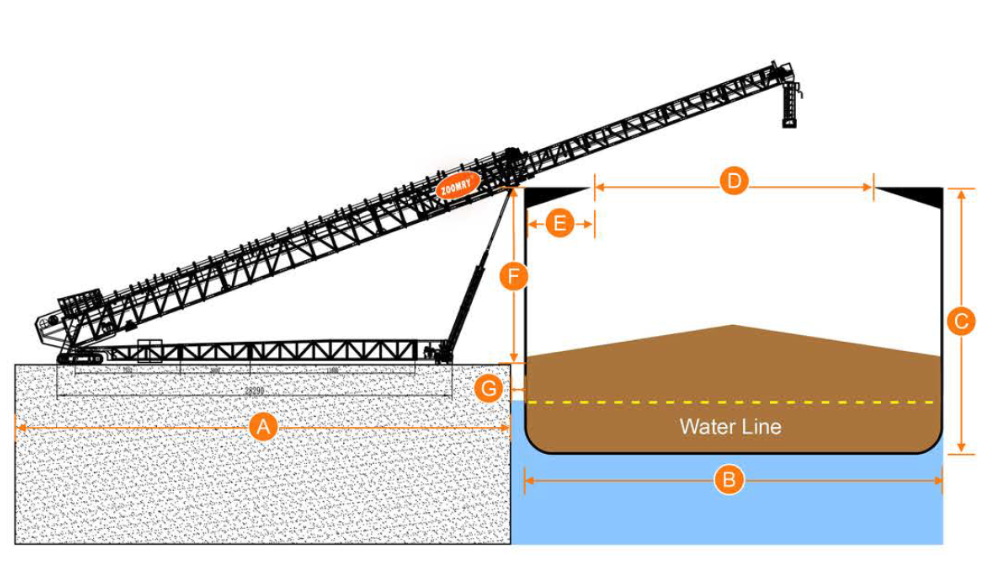

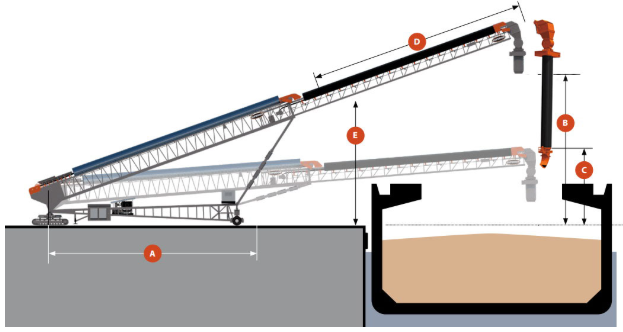

Габаритные размеры

A Доступная ширина дока
B Ширина корпуса гусеничного судопогрузчика
C Высота борта судна
D Ширина люка
E Ширина палубы
F Высота причала над водой
G Ширина причального отбойника

Типы судов для загрузки:

1. Баржа   2. Handysize   3. Handymax   4. Panamax   5. Capesize   6. Другие типы по запросу

Сферы применения гусеничного судопогрузчика

Основное назначение гусеничного судопогрузчика — загрузка сыпучих грузов на суда и баржи. Для операторов портов и терминалов это эффективный способ организации перевалки. Компания ZOOMRY предлагает полный спектр оборудования: гусеничные судопогрузчики, колесные судопогрузчики с полным приводом, рельсовые судопогрузчики и радиальные телескопические судопогрузчики.

Оборудование может использоваться для загрузки судов с автомобильного транспорта или складских площадок. При обработке угля, удобрений, строительных материалов, песка, древесной щепы, древесных гранул, щебня, зерна, железной руды, медной руды, бокситов и других сыпучих материалов гусеничные судопогрузчики с конвейерной системой обеспечивают непрерывность и высокую производительность процесса.

Типы судопогрузчиков ZOOMRY

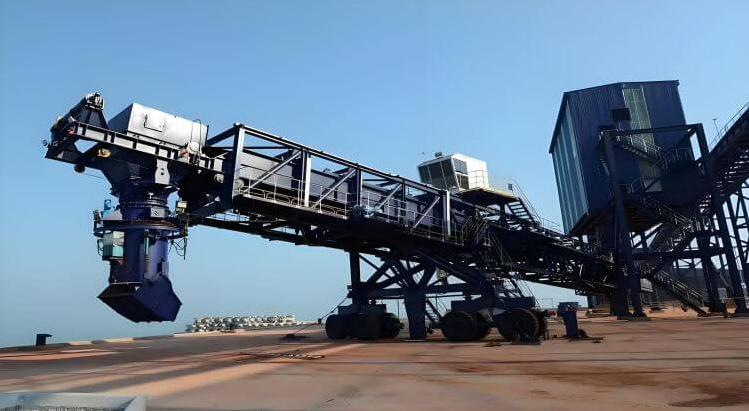

1. Судопогрузчик на рельсовом ходу — для стационарных причалов с высоким грузооборотом

2. Судопогрузчик с полным приводом — максимальная мобильность на колесном шасси

3. Радиальный телескопический судопогрузчик — универсальное решение для сложных условий

4. Прямые баржевые погрузчики — для малых и средних судов

5. Баржевые погрузчики для перегрузки — для работы с транзитными грузами

6. Индивидуальные решения по техническому заданию заказчика

Преимущества гусеничного судопогрузчика ZOOMRY

• Низкие капитальные вложения: По сравнению с высокоинженерными стационарными системами, стоимость гусеничного судопогрузчика значительно ниже, а срок окупаемости сокращается до 2-3 лет.

• Быстрые сроки поставки и монтажа: В отличие от стационарных систем, требующих сложных инженерных расчетов и строительства фундаментов, гусеничный судопогрузчик может быть введен в эксплуатацию в течение нескольких недель.

• Оперативная установка: Монтаж системы занимает часы или дни. Оборудование поставляется в собранном виде и готово к работе сразу после доставки на причал.

• Высокая проходимость и маневренность: Гусеничное шасси обеспечивает низкое давление на грунт, позволяя работать на мягких и неровных поверхностях причалов. Возможность разворота на 360° на месте.

• Автономность: Встроенная дизельная генераторная установка обеспечивает независимость от внешнего электроснабжения, что особенно важно для портов с ограниченными энергетическими мощностями.

• Сохранение качества груза: Конвейерная система с регулируемой скоростью подачи и телескопическим загрузочным желобом минимизирует повреждение материалов и снижает пылевыделение.

На схеме выше представлена типовая компоновка гусеничного судопогрузчика с указанием основных узлов: приемный бункер, конвейерная система, телескопическая стрела, загрузочный желоб, система пылеподавления и гусеничное шасси. Все компоненты выполнены из износостойких материалов.

Гидравлическая система управления позволяет оператору плавно изменять угол наклона стрелы и длину телескопического вылета, обеспечивая точное позиционирование загрузочного желоба над люками судна. Гусеничное шасси обеспечивает устойчивость оборудования при работе на сложных грунтах.

Гусеничный судопогрузчик ZOOMRY оснащен интеллектуальной системой управления, которая автоматически регулирует скорость подачи материала в зависимости от положения стрелы и загрузки конвейера. Это позволяет предотвратить перегрузку оборудования и обеспечить стабильную работу.

Система пылеподавления встроена в конструкцию загрузочного желоба и включает водяное орошение и пылеулавливающие экраны. Это позволяет снизить выбросы твердых частиц до уровня ниже предельно допустимых концентраций, установленных природоохранными нормами для портов и терминалов.

Надежность гусеничного судопогрузчика обеспечивается использованием конвейерных роликов с защитой от коррозии и барабанов с усиленной футеровкой. Приводные станции оснащены частотными преобразователями, позволяющими плавно регулировать скорость ленты и снижать энергопотребление до 30%.

Все металлоконструкции гусеничного судопогрузчика проходят антикоррозийную обработку с использованием трехслойного покрытия (эпоксидная грунтовка + промежуточный слой + полиуретановый топ-слой), что обеспечивает срок службы более 20 лет даже в агрессивной морской среде. Оборудование адаптировано для работы в широком диапазоне климатических условий — от тропиков до регионов с температурой до -40°C.

Видео: работа гусеничного судопогрузчика

На видео представлена работа гусеничного судопогрузчика ZOOMRY в порту. Оборудование демонстрирует высокую производительность, плавность управления и эффективность системы пылеподавления при загрузке судна.

Отрасли применения гусеничного судопогрузчика

Гусеничный судопогрузчик ZOOMRY широко применяется в следующих отраслях промышленности:

Порты и терминалы

Гусеничный судопогрузчик — идеальное решение для портов с необорудованными причалами и ограниченной инфраструктурой. Оборудование не требует рельсового пути и может работать на любом покрытии.

Угольная промышленность

Перевалка энергетического и коксующегося угля в портах и терминалах. Гусеничное шасси обеспечивает устойчивость при работе с тяжелыми грузами.

Горнодобывающая промышленность

Загрузка руды и концентратов на суда непосредственно с горно-обогатительных комбинатов. Высокая проходимость позволяет работать в удаленных районах.

Оборудование также может быть адаптировано для работы с зерном, удобрениями и строительными материалами. Для получения дополнительной информации о возможностях применения в вашей отрасли свяжитесь с нашими специалистами.
