Описание

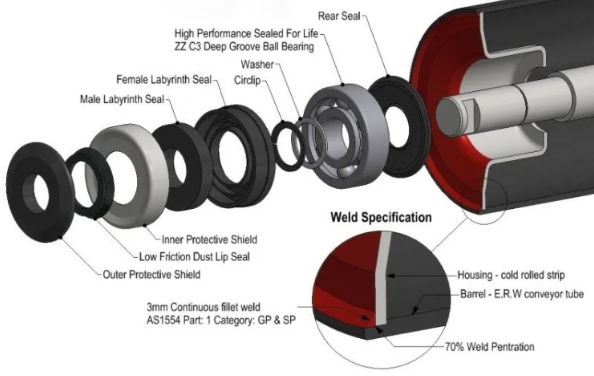

Гладкий ролик — это ключевой компонент и основная изнашиваемая деталь ленточного конвейера. Конвейерные ролики предназначены для поддержания и обеспечения движения конвейерной ленты, воспринимая нагрузку от транспортируемого материала и передавая ее на раму конвейера. Гладкие ролики являются базовой моделью в линейке конвейерных роликов и составляют до 60–70% всех роликов на типовом конвейере. Основными составляющими элементами ролика являются: неподвижная ось, обечайка (труба), два стакана с установленными в них шарикоподшипниками, лабиринтными уплотнениями с закладной смазкой и металлическими крышками, стопорные кольца.

В отличие от специализированных очистных, амортизирующих или центрирующих роликов, гладкий ролик имеет ровную цилиндрическую поверхность без дополнительных элементов. Конструкции соединения стаканов с обечайкой могут изготавливаться как сварными, так и завальцованными. Ориентируясь на различные жесткие условия эксплуатации — шахты, угольные разрезы, химическую промышленность и цементные заводы — наша компания разработала гладкие ролики с высокой герметичностью, длительным сроком службы и низким сопротивлением вращению, которые показали отличные результаты в эксплуатации с ресурсом более 50 000 часов.

При выборе гладких роликов для конвейерной системы ключевое значение имеют диаметр ролика (от 89 до 219 мм), длина ролика (от 190 до 2500 мм) и тип подшипников. ZOOMRY предлагает гладкие ролики с различными типами подшипников: стандартные шариковые для общих условий, герметичные с лабиринтными уплотнениями для запыленных сред и усиленные для высоких нагрузок. Гладкие ролики являются наиболее экономичным и универсальным решением для поддержки ленты на прямых участках конвейера.

Отрасли применения

Горнодобывающая промышленность, угольная промышленность, металлургия, цементная промышленность, порты и терминалы, химическая промышленность и другие отрасли, использующие в своей работе конвейерный транспорт. Гладкие ролики являются универсальным решением для большинства конвейерных систем и широко применяются на цементных заводах для транспортировки сырья и клинкера.

Материалы изготовления

Гладкие ролики изготавливаются из следующих материалов: сталь Q235 (стандартное исполнение), HDPE-ролики (для коррозионно-активных сред), керамические ролики (для повышенной износостойкости), ролики из высокочастотной сварной трубы (для повышенных нагрузок), полимерные ролики (для пищевых и химических производств).

Особенности гладких роликов ZOOMRY

• Высокоэффективные лабиринтные уплотнения, защищающие от пыли и воды, попадающих в подшипник. Класс защиты — IP66.

• Разработано и изготовлено для длительного, беспроблемного срока службы — до 50 000–60 000 часов.

• Обслуживаемый, высококачественный герметичный шариковый подшипник с возможностью дозаправки смазки.

• Высокая грузоподъемность — статическая нагрузка до 10–20 кН в зависимости от диаметра.

• Минимальное радиальное биение (менее 0,5 мм) и низкий момент сопротивления вращению.

• Возможность изготовления по индивидуальным чертежам для нестандартных конвейерных систем.

Контроль качества производства

Мы предъявляем к своей продукции жесткие требования контроля:

• Ужесточенные требования к используемым материалам (входной контроль).

• Соответствие конвейерных роликов стандартам CEMA, DIN, ISO, GB, ГОСТ.

• 100% проверка подшипников перед сборкой.

• Межоперационный контроль на всех этапах технологического процесса изготовления ролика.

• 100% контроль вращающегося сопротивления и радиального биения каждой единицы продукции.

Все это обеспечивает долгосрочный период эксплуатации гладких роликов без поломок и замены. Срок службы роликов достигает 50 000–60 000 часов даже в условиях высоких нагрузок и запыленности.

Технические характеристики

Основные параметры гладких роликов представлены в таблицах ниже. Характеристики могут быть адаптированы под конкретные требования заказчика.

Подшипниковый ролик

Диапазон диаметров роликов: от 89 до 219 мм. Длина ролика: от 190 до 2500 мм в зависимости от ширины ленты.

Кодексы проектирования материалов и стандарты

Подшипники: герметичные шариковые с лабиринтными уплотнениями. Класс защиты — IP66. Смазка: литиевая, рабочий диапазон температур от -40°C до +80°C.

Ширина ленты: от 500 до 2400 мм. Статическая нагрузка на ролик: до 20 кН в зависимости от диаметра и типа подшипников.

Отрасли применения гладких роликов

Гладкие ролики ZOOMRY широко применяются в следующих отраслях промышленности:

Горнодобывающая промышленность

Поддержка ленты на всех участках конвейера при транспортировке руды и концентратов. Гладкие ролики обеспечивают надежную работу в тяжелых условиях.

Угольная промышленность

Поддержка ленты на шахтных и карьерных конвейерах. Гладкие ролики с усиленными подшипниками для работы в запыленной среде.

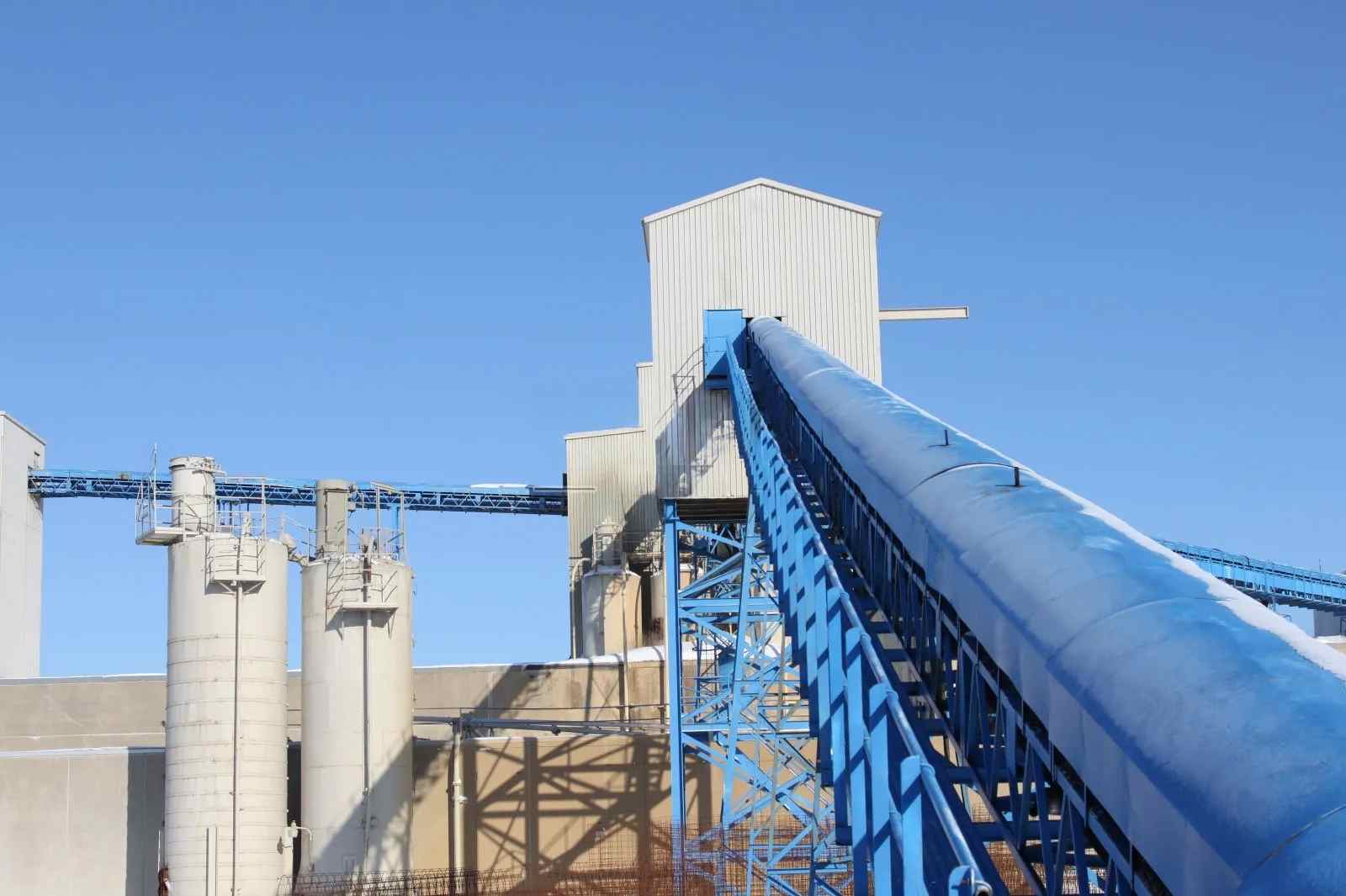

Цементная промышленность

Поддержка ленты при транспортировке сырья и клинкера. Гладкие ролики с высокой износостойкостью для абразивных материалов.

Порты и терминалы

Поддержка ленты на портовых конвейерах при перевалке сыпучих грузов. Гладкие ролики с антикоррозийным покрытием для морской среды.

Для получения дополнительной информации о подборе гладких роликов под вашу конвейерную систему свяжитесь с нашими специалистами.
