Компания ZOOMRY специализируется на проектировании и поставке длинноходовых ленточных конвейеров для транспортировки сыпучих материалов на расстояния от 2 до 70 км. Мы реализовали множество проектов по модели EPC + эксплуатация и техническое обслуживание в Китае и готовы к международному сотрудничеству. Продукция сертифицирована по стандартам ISO 9001 (качество), ISO 14001 (экология), CE (Европа) и EAC (Россия).
Длинноходовые конвейеры ZOOMRY — это оптимальное решение для горнодобывающей промышленности, портов, электростанций и цементных заводов, где требуется надежная и экономичная транспортировка больших объемов материалов на значительные расстояния. Наши системы обеспечивают низкую стоимость тонно-километра, высокую энергоэффективность и минимальное воздействие на окружающую среду.
Экономическая эффективность — стоимость транспортировки одной тонны материала на 1 км в 3–5 раз ниже, чем при использовании автомобильного транспорта. Снижение эксплуатационных расходов за счет автоматизации и энергосберегающих технологий.
Высокая производительность — максимальная производительность достигает 10 000 т/ч, что позволяет обеспечить непрерывную работу горно-обогатительных комбинатов и перегрузочных терминалов.
Энергоэффективность — применение частотно-регулируемых приводов и систем рекуперации энергии снижает удельное энергопотребление до 30% по сравнению с традиционными решениями.
Многообразие конфигураций — возможность оснащения промежуточными приводами для преодоления больших расстояний и сложных профилей трассы. Гибкость в выборе типа ленты, роликоопор и системы управления.
Надежность и долговечность — усиленная конструкция, высококачественные комплектующие и системы мониторинга состояния обеспечивают срок службы оборудования более 20 лет при минимальных простоях.
Экологичность — полностью закрытая транспортировка исключает пылевыделение и потери материала, что соответствует самым строгим природоохранным требованиям.
Транспортировка материала — материал непрерывно подается на ленту через загрузочное устройство и перемещается к разгрузочному пункту за счет трения между лентой и приводным барабаном.
Приводная система — для длинных трасс применяются многодвигательные приводные станции, распределенные вдоль трассы. Это позволяет снизить максимальное натяжение ленты и использовать ленты меньшей прочности, что экономит до 20% капитальных затрат.
Управление и автоматизация — современная система управления на базе ПЛК обеспечивает синхронную работу всех приводов, контроль загрузки, скорости и натяжения ленты. Поддерживается дистанционный мониторинг и управление.

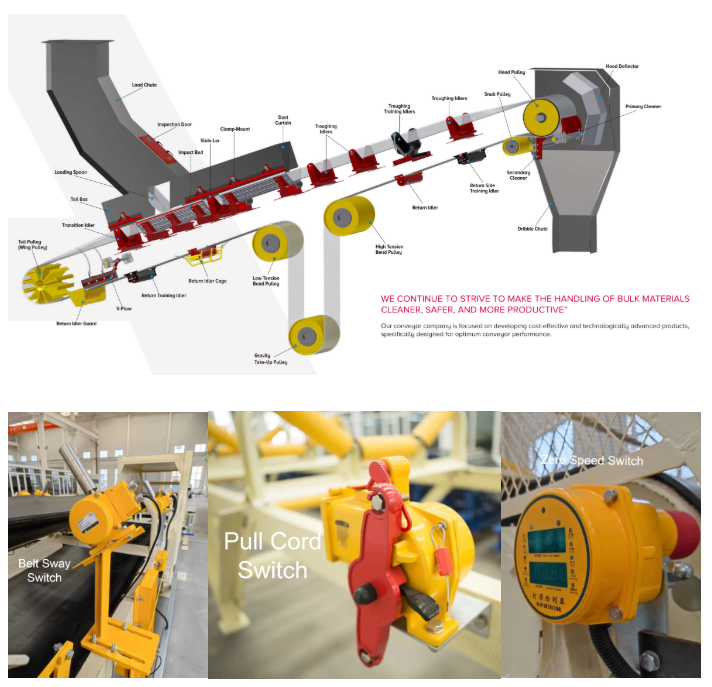

Типовая схема — конвейер состоит из загрузочного узла, приводной станции, натяжного устройства, роликоопор, ленты и разгрузочной станции. В зависимости от длины трассы могут добавляться промежуточные приводы и перегрузочные узлы.
Ниже представлены основные технические параметры длинноходовых ленточных конвейеров ZOOMRY. Характеристики могут варьироваться в зависимости от конкретной модели и условий эксплуатации.

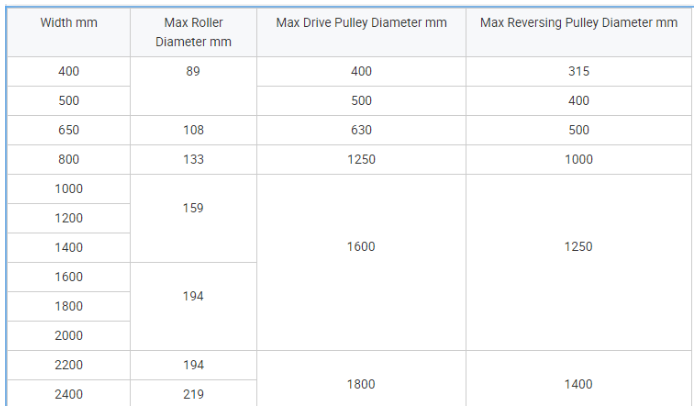

| Ширина ленты, мм | Макс. диаметр ролика, мм | Макс. диаметр приводного барабана, мм | Макс. диаметр отклоняющего барабана, мм |
|---|---|---|---|
| 400 | 89 | 400 | 315 |
| 500 | — | 500 | 400 |
| 650 | 108 | 630 | 500 |
| 800 | 133 | 1250 | 1000 |
| 1000 | 159 | — | — |
| 1200 | — | — | — |
| 1400 | — | 1600 | 1250 |
| 1600 | 194 | — | — |
| 1800 | — | — | — |
| 2000 | — | — | — |
| 2200 | 194 | — | — |
| 2400 | 219 | 1800 | 1400 |

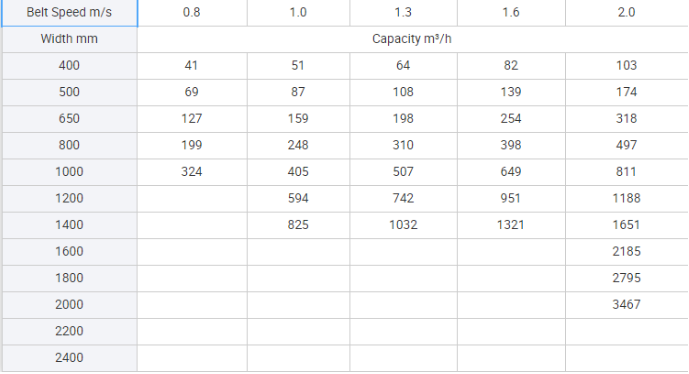

| Ширина ленты, мм | 0,8 м/с | 1,0 м/с | 1,3 м/с | 1,6 м/с | 2,0 м/с |
|---|---|---|---|---|---|
| 400 | 41 | 51 | 64 | 82 | 103 |
| 500 | 69 | 87 | 108 | 139 | 174 |
| 650 | 127 | 159 | 198 | 254 | 318 |
| 800 | 199 | 248 | 310 | 398 | 497 |
| 1000 | 324 | 405 | 507 | 649 | 811 |
| 1200 | — | 594 | 742 | 951 | 1188 |
| 1400 | — | 825 | 1032 | 1321 | 1651 |
| 1600 | — | — | — | — | 2185 |
| 1800 | — | — | — | — | 2795 |
| 2000 | — | — | — | — | 3467 |
| 2200 | — | — | — | — | — |
| 2400 | — | — | — | — | — |

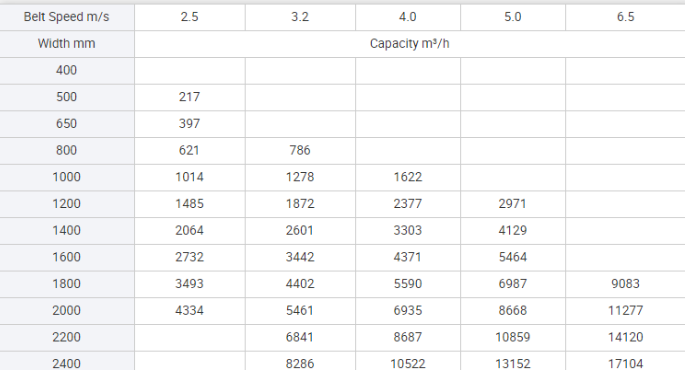

| Ширина ленты, мм | 2,5 м/с | 3,2 м/с | 4,0 м/с | 5,0 м/с | 6,5 м/с |
|---|---|---|---|---|---|
| 400 | — | — | — | — | — |
| 500 | 217 | — | — | — | — |
| 650 | 397 | — | — | — | — |
| 800 | 621 | 786 | — | — | — |
| 1000 | 1014 | 1278 | 1622 | — | — |
| 1200 | 1485 | 1872 | 2377 | 2971 | — |
| 1400 | 2064 | 2601 | 3303 | 4129 | — |
| 1600 | 2732 | 3442 | 4371 | 5464 | — |
| 1800 | 3493 | 4402 | 5590 | 6987 | 9083 |
| 2000 | 4334 | 5461 | 6935 | 8668 | 11277 |
| 2200 | — | 6841 | 8687 | 10859 | 14120 |
| 2400 | — | 8286 | 10522 | 13152 | 17104 |
Блокировка отклонения ленты (перекос) — обнаруживает отклонение ленты от оси и подает сигнал тревоги или команду на остановку. Перекос может повредить ленту и вызвать аварийные ситуации. Выключатели устанавливаются попарно.
Выключатель натяжения тросом (аварийная остановка) — при натяжении тросика происходит переключение, используется для экстренной остановки конвейера из любой точки вдоль всей длины ленты. Доступны односторонние и двусторонние исполнения. Обычно устанавливаются вдоль проходов.
Выключатель нулевой скорости (контроль пробуксовки) — обнаруживает скольжение ленты относительно приводного барабана. Пробуксовка может возникнуть при перегрузке, недостаточном натяжении ленты или износе футеровки барабана. Устройство контролирует скорость ленты (или частоту вращения барабана).
Самозащитная функция конвейера на штабелере — при возникновении нештатных ситуаций (отключение питания, обрыв троса) предусмотрена самозащита:
Электродвигатель лебедки имеет функцию самозакрытия за 0,01 секунды при отключении питания.
Штабелер оснащен двумя механизмами, предотвращающими заедание — при застревании механизма внутренний блок не опускается резко вниз.

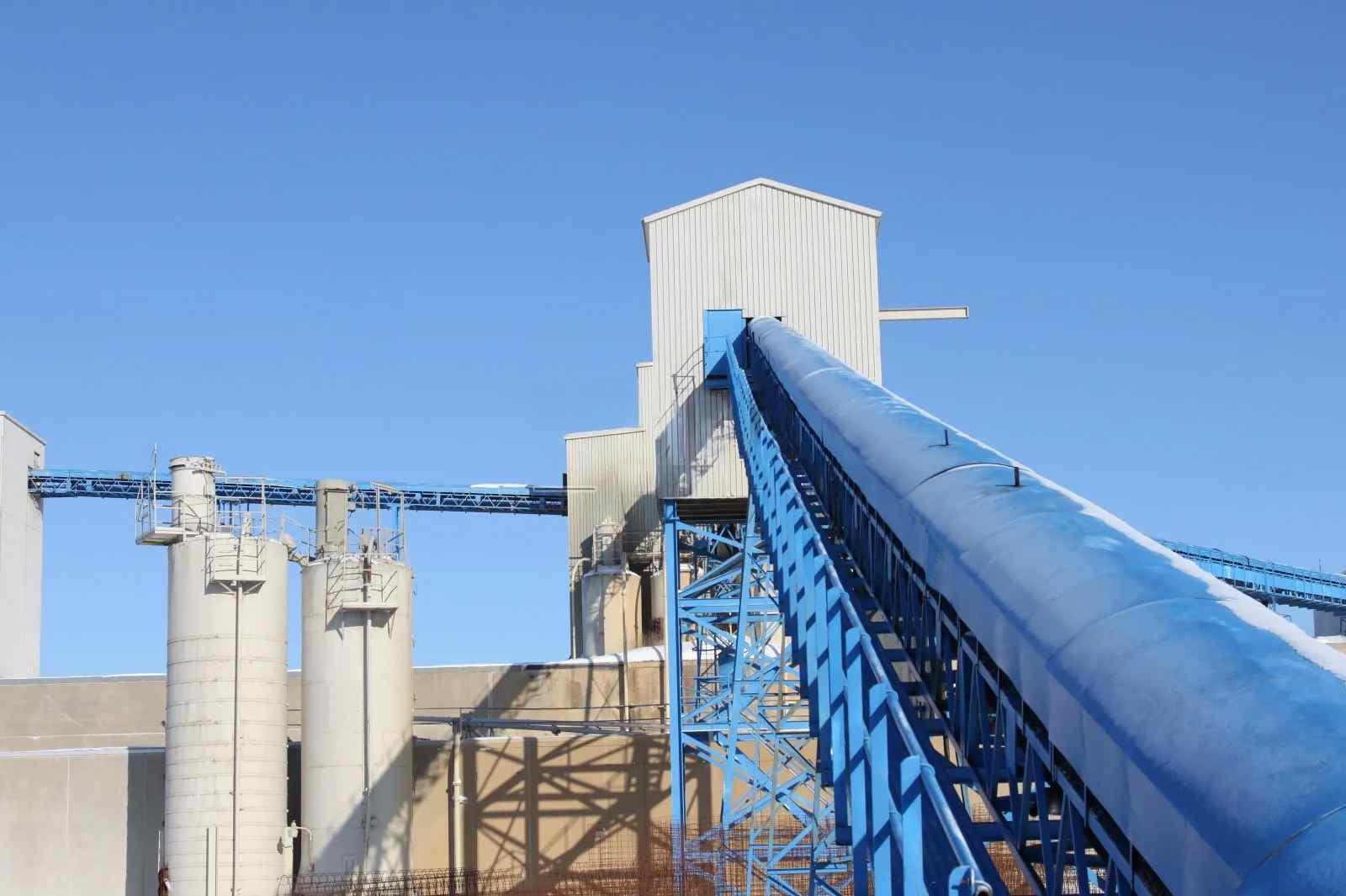

Длинноходовые ленточные конвейеры ZOOMRY широко применяются в следующих отраслях:
