Описание

Роликоопора нижняя центрирующая гладкая — это специализированная роликовая опора для ленточного конвейера, предназначенная для автоматической коррекции смещения ленты на возвратной ветви, чтобы обеспечить её правильное движение и предотвратить боковое смещение или излишний износ. В отличие от желобчатых центрирующих роликоопор, устанавливаемых на грузонесущей ветви, данная опора монтируется на нижней (возвратной) ветви и имеет гладкую поверхность роликов. Устройство снижает потребность в ручной настройке, уменьшает затраты на обслуживание и продлевает срок службы ленты. Самоцентрирующиеся возвратные ролики показывают отличные результаты в различных условиях и широко применяются в горной, металлургической, энергетической и других отраслях.

Гладкие нижние центрирующие роликоопоры ZOOMRY являются важным элементом конвейерных систем, работающих в тяжелых условиях. В отличие от стандартных гладких роликоопор, центрирующая конструкция оснащена поворотным механизмом, который при отклонении ленты от оси автоматически возвращает её в центральное положение. Гладкая поверхность роликов снижает абразивный износ ленты и обеспечивает минимальное сопротивление вращению, что особенно важно на длинных конвейерах с высокими скоростями. Оборудование широко применяется в угольной отрасли, цементной промышленности, на обогатительных фабриках и в портовых терминалах.

При выборе нижних центрирующих роликоопор для конвейерной системы ключевое значение имеют диаметр роликов (от 89 до 219 мм), угол наклона и тип поворотного механизма. ZOOMRY предлагает роликоопоры с углом наклона 10°–20° в зависимости от ширины ленты и типа транспортируемого материала. Все центрирующие роликоопоры оснащены герметичными подшипниками с лабиринтными уплотнениями и проходят 100% контроль на стендах, что гарантирует надежную работу в условиях высоких нагрузок и запыленности.

Отрасли применения

Горнорудная, угольная, химическая промышленность, металлургия, цементная промышленность, порты и терминалы, а также другие отрасли, использующие в своей работе конвейерный транспорт. Нижние центрирующие роликоопоры особенно востребованы на длинномерных конвейерах (свыше 500 м) и в зонах с высокими нагрузками, где критически важна стабильность положения ленты на возвратной ветви.

Основные характеристики

1. Автоматическое центрирование: Поворотный механизм автоматически возвращает ленту в центральное положение при отклонении до 10°, предотвращая повреждение кромок ленты и снижая риск просыпания материала.

2. Коррозионная стойкость: Ролики имеют отличную коррозионную стойкость, кислоты, щелочи и соли с трудом могут их корродировать. Допустимо использование в средах с pH 4–10.

3. Высокая жесткость: Ролики обладают высокой жесткостью и отличной износостойкостью. Статическая нагрузка достигает 10–20 кН в зависимости от диаметра.

4. Хорошая герметичность: Ролики полностью герметичны, с пластиковыми лабиринтными уплотнениями на обоих концах. Класс защиты — IP66.

5. Гладкая поверхность: Оптимальный коэффициент трения при контакте с лентой снижает необходимую мощность для привода и уменьшает абразивный износ ленты.

6. Долговечность: Срок службы в 2-5 раз больше, чем у стальных роликов. Ресурс работы достигает 50 000–60 000 часов.

7. Низкие эксплуатационные расходы: Снижение общих затрат на конвейер и уменьшение затрат на техническое обслуживание благодаря увеличенному межремонтному интервалу.

Мы предъявляем к своей продукции жесткие контрольные требования:

• - ужесточенный входной контроль используемых материалов;

• - межоперационный контроль на всех этапах технологического процесса изготовления опоры;

• - 100% контроль вращающегося сопротивления и радиального биения готовых роликов;

• - испытания на герметичность каждой единицы продукции перед отгрузкой;

• - проверка работы поворотного механизма центрирования на стенде с имитацией отклонения ленты.

Технические характеристики

Основные параметры нижних центрирующих гладких роликоопор представлены в таблицах ниже. Характеристики могут быть адаптированы под конкретные требования заказчика.

Диапазон диаметров роликов: от 89 до 219 мм. Угол наклона: 10°–20°. Ширина ленты: от 500 до 2400 мм.

Материалы изготовления

Ролики из стали Q235 (стандарт), керамические ролики (повышенная износостойкость), ролики с высокочастотной сваркой, полимерные ролики. Доступны исполнения с HDPE-покрытием для работы в агрессивных средах. Поворотный механизм выполнен из износостойкой стали с антикоррозийным покрытием.

Почему выбирают нижние центрирующие гладкие роликоопоры ZOOMRY?

1. Боковые кронштейны с глубокими каналами для дополнительной прочности и устойчивости к изгибу.

2. Центральные стойки, которые не забиваются транспортируемым материалом.

3. Малые зазоры между роликами (менее 5 мм) предотвращают защемление ленты и снижают риск повреждения кромок.

4. Прочные ножки с болтовым креплением обеспечивают надежную фиксацию и быстрый монтаж/демонтаж при обслуживании.

5. Поворотный механизм обеспечивает автоматическое центрирование ленты при отклонениях до 10°.

6. Долгий срок службы — до 60 000 часов работы в тяжелых условиях эксплуатации.

7. Возможность изготовления по индивидуальным чертежам для нестандартных конвейерных систем.

Отрасли применения нижних центрирующих гладких роликоопор

Нижние центрирующие гладкие роликоопоры ZOOMRY широко применяются в следующих отраслях промышленности:

Горнодобывающая промышленность

Транспортировка руды и концентратов. Центрирующие роликоопоры обеспечивают стабильное положение возвратной ветви ленты на длинных конвейерах.

Угольная промышленность

Конвейерные системы для транспортировки угля. Центрирующие опоры предотвращают сход ленты и снижают износ кромок.

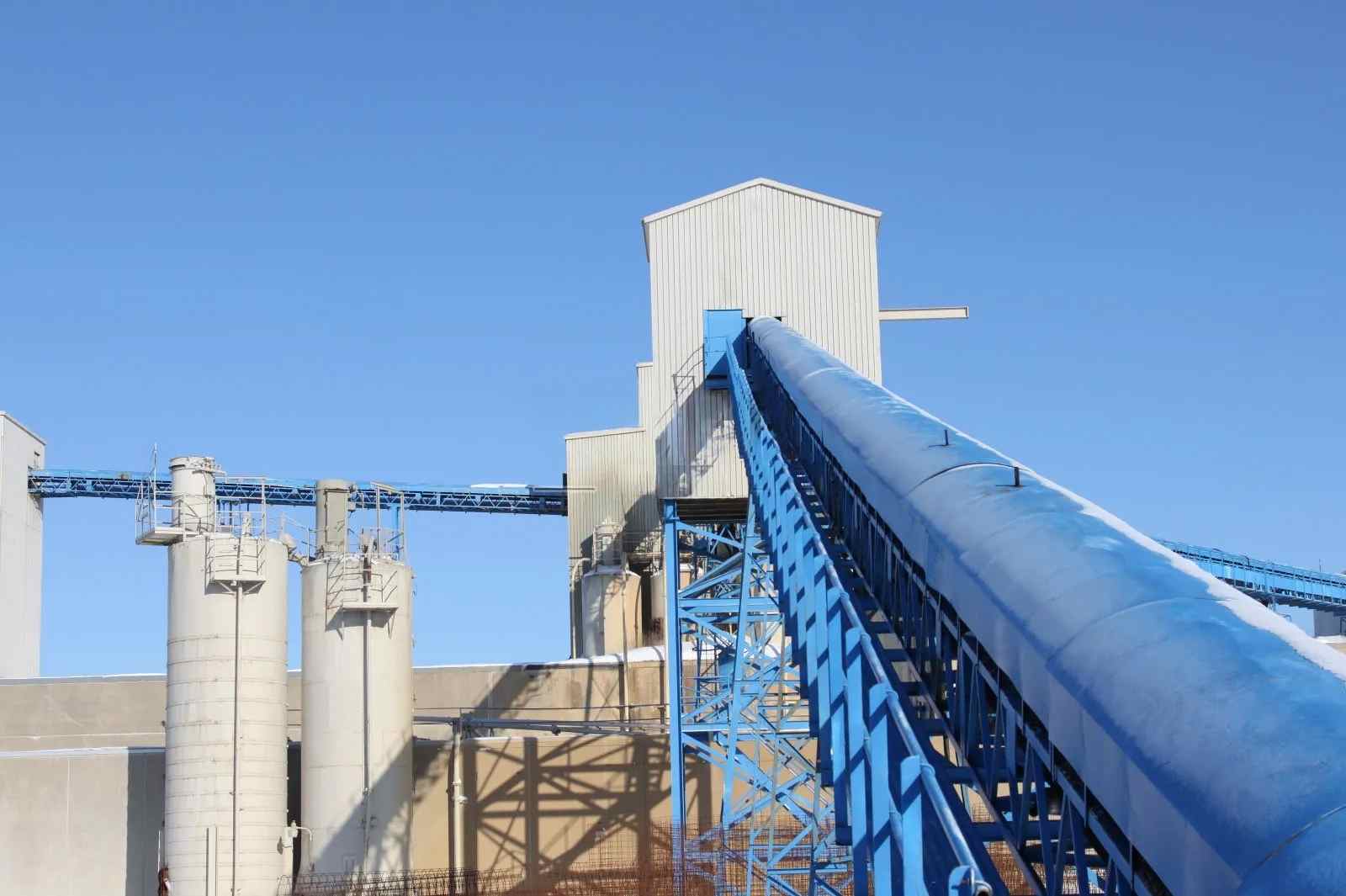

Цементная промышленность

Транспортировка сырья и клинкера. Центрирующие роликоопоры обеспечивают стабильную работу возвратной ветви.

Порты и терминалы

Конвейерные системы для перевалки сыпучих грузов. Центрирующие опоры обеспечивают стабильную работу длинномерных конвейеров.

Для получения дополнительной информации о подборе нижних центрирующих гладких роликоопор под вашу конвейерную систему свяжитесь с нашими специалистами.
