Описание

Неприводной барабан — один из ключевых элементов конвейерной системы любой протяженности. Конвейерный барабан — это механическое устройство, аналогичное конвейерному ролику, которое используется для изменения направления ленты в системе конвейера, а также для приложения натяжения к ленте. В отличие от приводных барабанов, неприводные барабаны не передают крутящий момент, а служат для создания необходимого угла обхвата приводного барабана и обеспечения правильной траектории движения конвейерной ленты.

Линия тяжелых конвейерных барабанов ZOOMRY соответствует строгим требованиям таких отраслей, как песчаные и гравийные карьеры, угольные шахты, упаковка, пищевая переработка и переработка отходов. Эти барабаны производятся для обеспечения максимальной защиты от преждевременных поломок в жестких условиях эксплуатации. Неприводные барабаны ZOOMRY изготавливаются из высокопрочной стали 16Mn с термообработкой, что гарантирует надежность при работе с высокими нагрузками натяжения до 400 кН в зависимости от типоразмера. Мы предлагаем очень короткие сроки поставки как для стандартных, так и для индивидуальных продуктов.

Типы неприводных барабанов

Предназначением неприводных барабанов является натяжение ленты, увеличение сцепления приводного барабана с лентой для исключения проскальзывания, а также изменение направления движения конвейерной ленты. Неприводные барабаны устанавливаются на хвостовой части конвейера, в натяжных устройствах и в точках изменения направления трассы.

К неприводным барабанам относят:

• Головные — устанавливаются на разгрузочном конце конвейера, принимают ленту с верхней ветви.

• Натяжные — используются в натяжных устройствах для поддержания необходимого натяжения ленты.

• Хвостовые — устанавливаются на загрузочном конце конвейера, направляют ленту на верхнюю ветвь.

• Оборотные — применяются для изменения направления движения ленты на 180°.

• Отклоняющие — используются для изменения угла наклона ленты на трассе конвейера.

Конструкция неприводного барабана

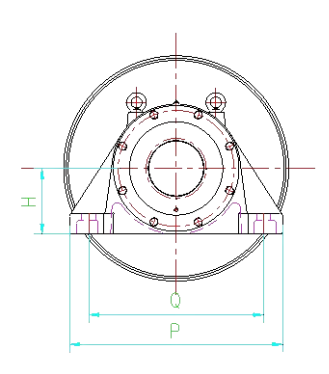

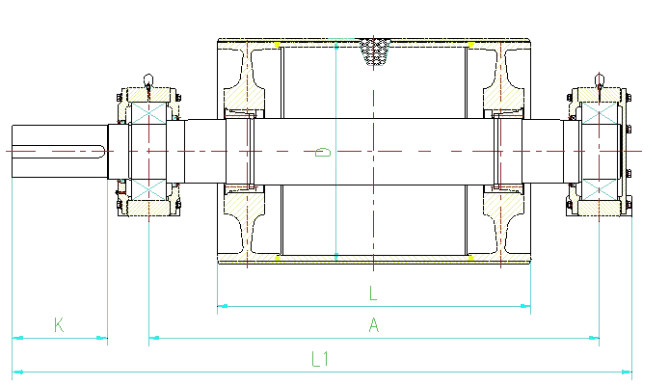

Неприводной барабан состоит из следующих основных элементов: вал (из стали 45#, 40Cr или 42CrMo), обечайка (из стального листа 16Mn), ступицы и подшипниковые узлы. В отличие от приводных барабанов, неприводные барабаны не имеют футеровки (за исключением специальных заказов) и не требуют передачи крутящего момента, что упрощает их конструкцию и снижает стоимость. Конструкция барабана рассчитывается с учетом максимального натяжения ленты и условий эксплуатации. Все сварные швы проходят 100% контроль методом ультразвуковой дефектоскопии.

Материалы изготовления

В зависимости от различных условий эксплуатации и нагрузки, выбираются различные материалы. Материалы вала барабана включают сталь 45# (стандарт), 40Cr (повышенная прочность), 42CrMo (высоконагруженные конвейеры) и другие, а обечайка барабана изготовлена из стального листа 16Mn с высокой износостойкостью и свариваемостью. Для агрессивных сред доступны исполнения с нержавеющей сталью и специальными антикоррозионными покрытиями.

Преимущества неприводных барабанов ZOOMRY

1. Разнообразные конструкции подшипниковых корпусов и уплотнений на выбор клиента — стандартные или усиленные для тяжелых условий.

2. Многоступенчатое лабиринтное уплотнение с классом защиты IP66, предотвращающее попадание грязи и воды в подшипниковый узел.

3. Неприводные барабаны для ленточных конвейеров изготавливаются на собственном производственном предприятии ZOOMRY. Завод оснащен современным автоматизированным оборудованием, что позволяет достигать высокой точности при производстве деталей и обеспечивает высокое качество продукции.

4. Все барабаны проходят динамическую балансировку (класс точности G6.3 согласно ISO 1940) для снижения вибрации и увеличения срока службы подшипников.

5. Возможность изготовления барабанов с различными типами покрытия обечайки для специальных условий эксплуатации.

6. Срок службы неприводных барабанов ZOOMRY достигает 50 000–60 000 часов в условиях правильной эксплуатации и своевременного обслуживания.

Контроль качества производства

Мы предъявляем к своей продукции жесткие требования контроля:

• Входной контроль материалов с сертификацией по ГОСТ и ISO.

• 100% контроль сварных швов методом ультразвуковой дефектоскопии.

• Динамическая балансировка каждой единицы продукции.

• Испытания под нагрузкой на специальном стенде.

• Соответствие стандартам CEMA, DIN, ISO, ГОСТ.

Технические характеристики

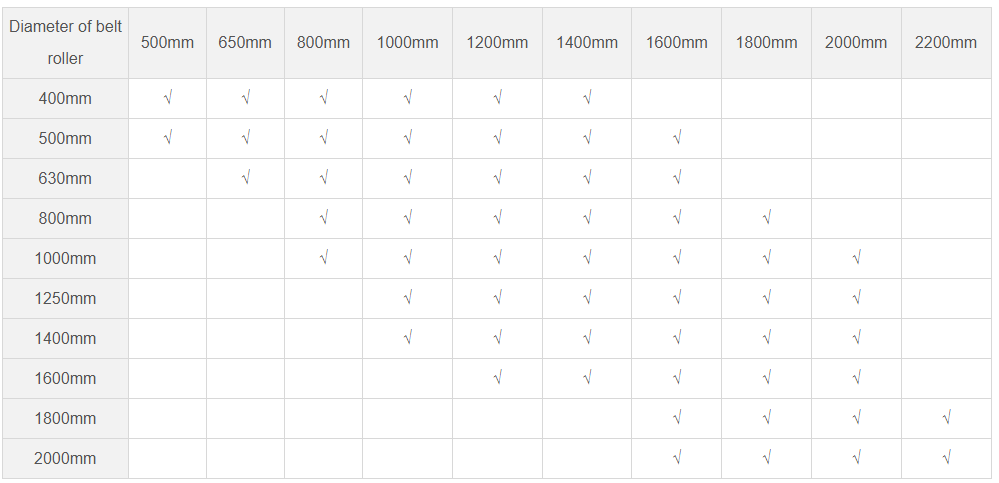

Основные параметры неприводных барабанов представлены в таблице ниже. Характеристики могут быть адаптированы под конкретные требования заказчика.

Диапазон диаметров барабанов: от 200 до 1600 мм. Длина барабана: от 500 до 2400 мм в зависимости от ширины ленты. Максимальное натяжение ленты: до 400 кН.

Отрасли применения неприводных барабанов

Неприводные барабаны ZOOMRY широко применяются в следующих отраслях промышленности:

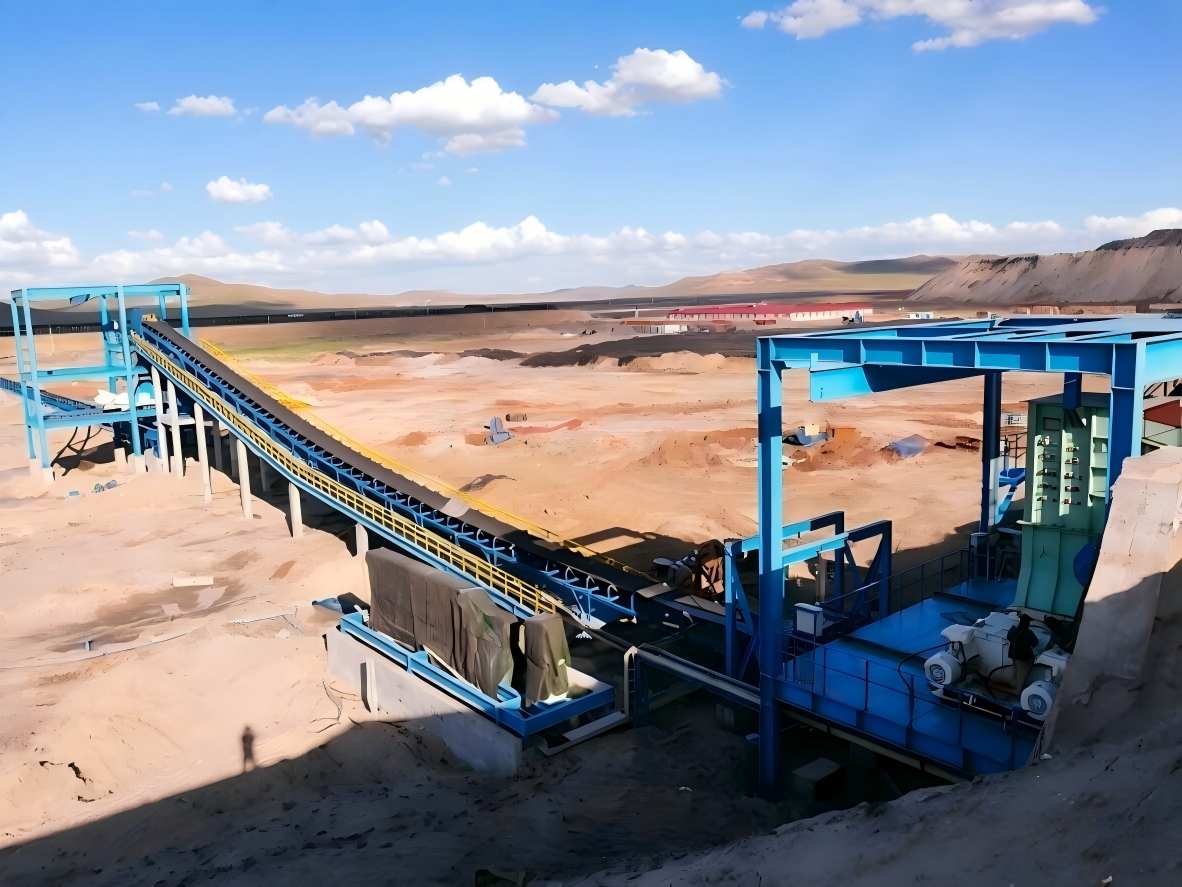

Горнодобывающая промышленность

Неприводные барабаны для магистральных конвейеров, обеспечивающие правильную траекторию движения ленты и необходимое натяжение.

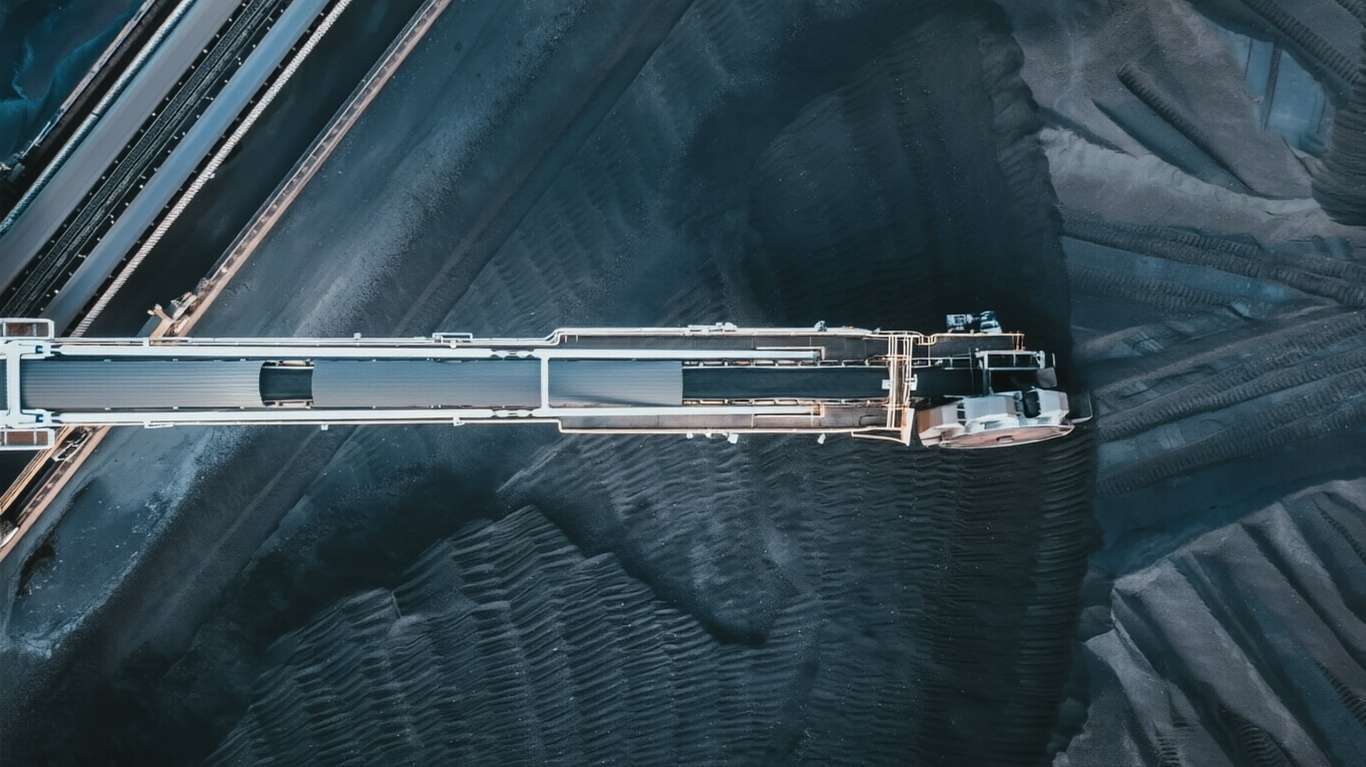

Угольная промышленность

Неприводные барабаны для шахтных и карьерных конвейеров. Усиленная конструкция для работы в условиях высоких нагрузок.

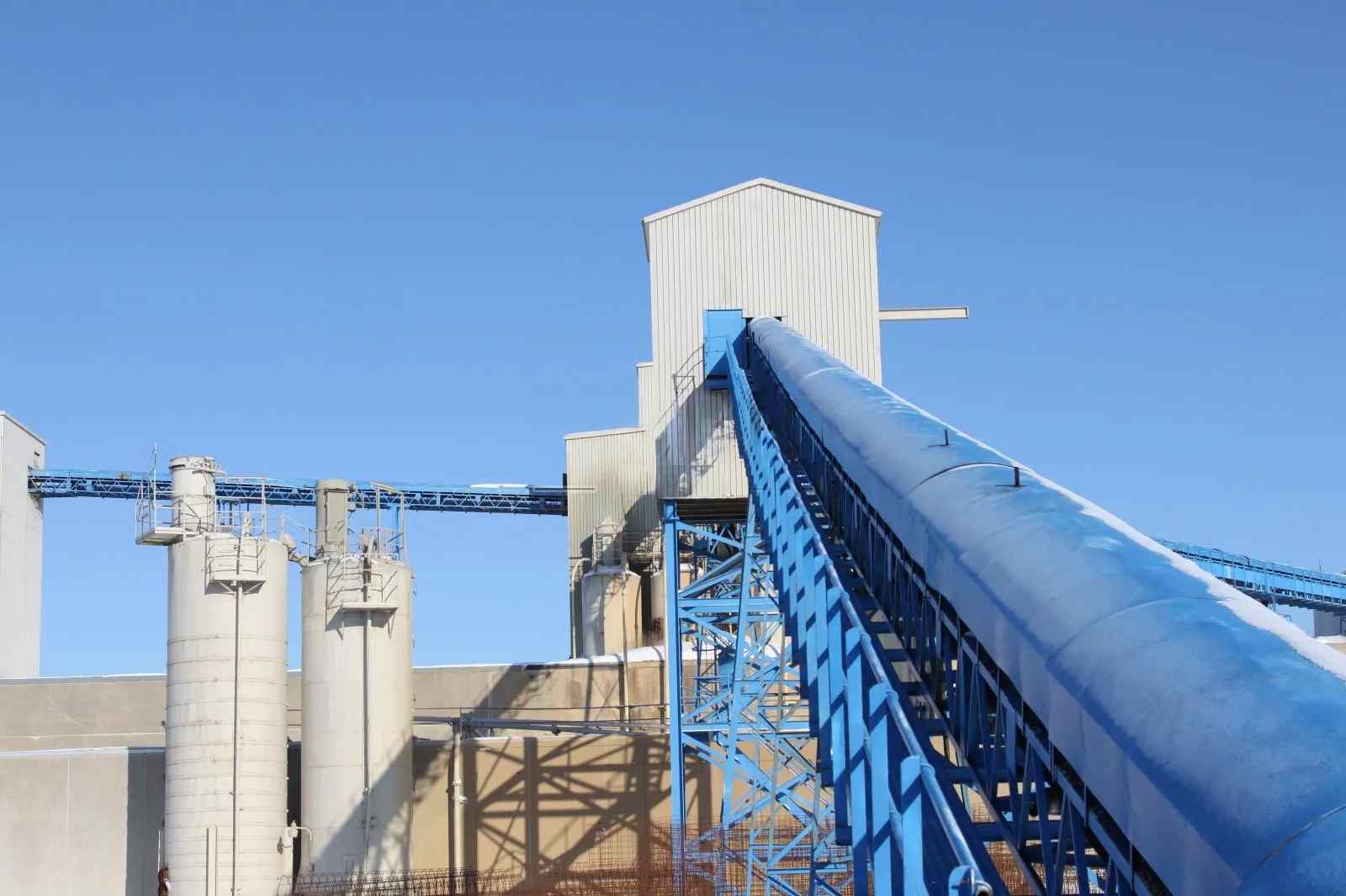

Цементная промышленность

Неприводные барабаны для конвейеров, транспортирующих сырье и клинкер. Высокая износостойкость и надежность.

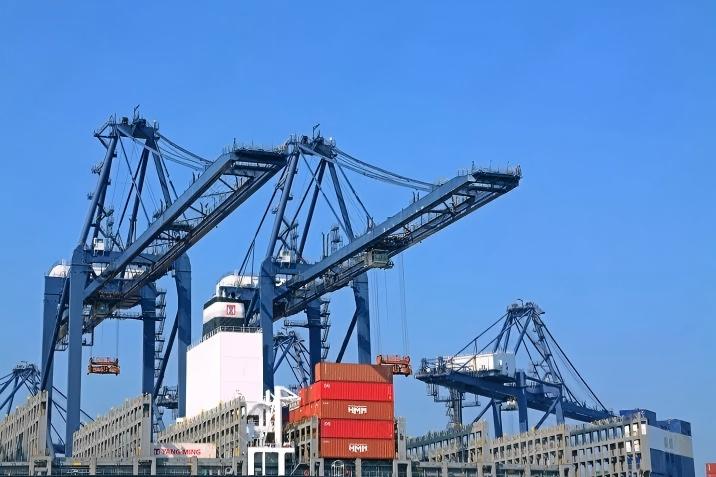

Порты и терминалы

Неприводные барабаны для портовых конвейеров. Антикоррозийное покрытие для работы в условиях повышенной влажности.

Для получения дополнительной информации о подборе неприводных барабанов под вашу конвейерную систему свяжитесь с нашими специалистами.
